Обеспыливание оборудования и электрощитов — это сухая вакуумная уборка без продувки воздухом. Разбираем методы, порядок работ и работу альпинистов под потолком.

Коротко

• Как правильно обеспылить оборудование и электрощиты?
• Чем опасна пыль в электрощитах и распределительных устройствах?
• Какие способы уборки пыли с оборудования допустимы, а какие нет?
• Что делать с пылью на коммуникациях и конструкциях под потолком?
• Как проходит обеспыливание: порядок работ от осмотра до отчёта?
• Зачем нужны промышленные альпинисты для уборки под потолком?
• От чего зависит стоимость обеспыливания оборудования?
• Как часто нужно убирать пыль с оборудования и конструкций?

Содержание

• Как правильно обеспылить оборудование и электрощиты?
• Чем опасна пыль в электрощитах и распределительных устройствах?
• Какие способы уборки пыли с оборудования допустимы, а какие нет?
• Что делать с пылью на коммуникациях и конструкциях под потолком?
• Как проходит обеспыливание: порядок работ от осмотра до отчёта?
• Зачем нужны промышленные альпинисты для уборки под потолком?
• От чего зависит стоимость обеспыливания оборудования?
• Как часто нужно убирать пыль с оборудования и конструкций?

Как правильно обеспылить оборудование и электрощиты?

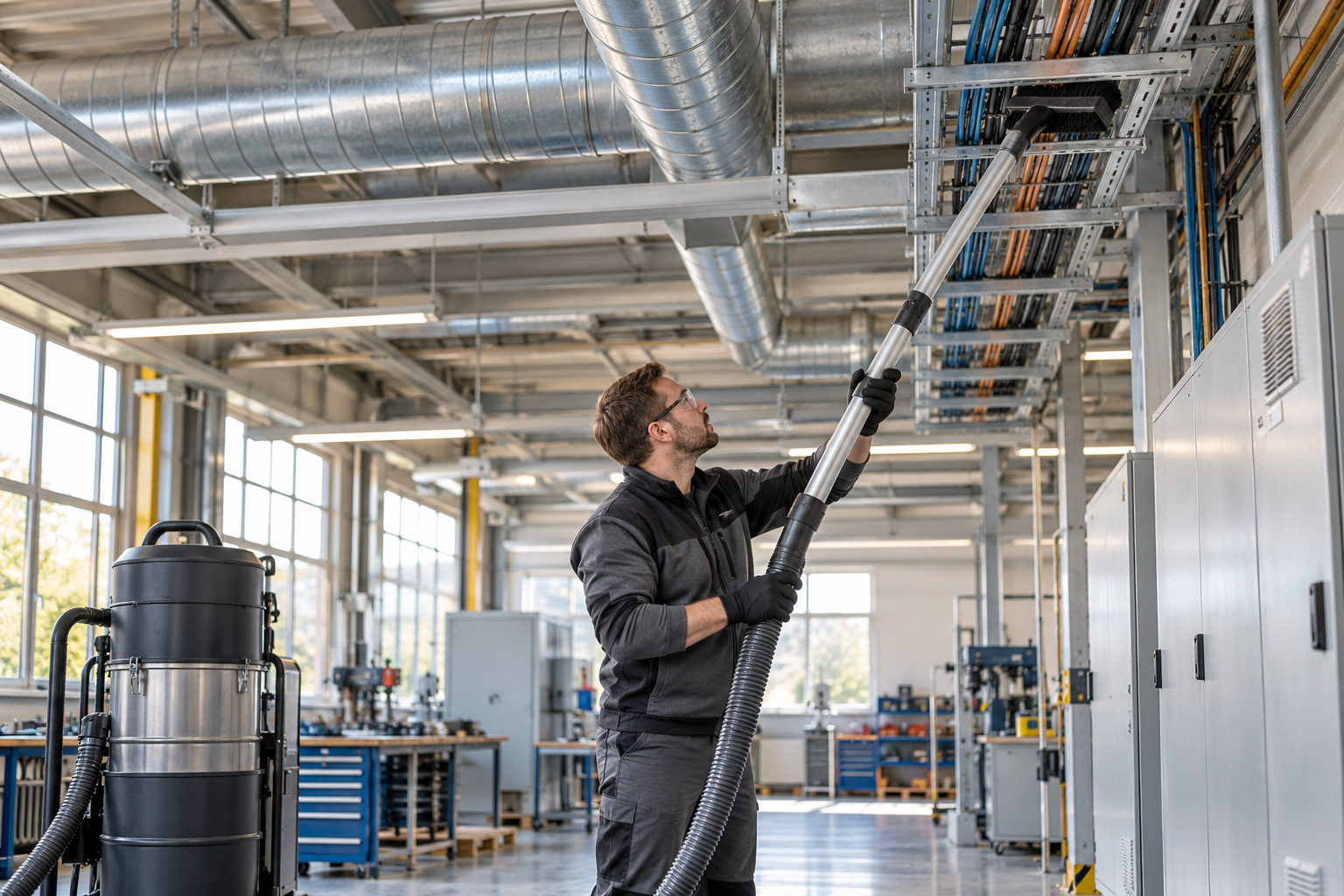

Основной способ очистки оборудования и электрощитов от пыли — вакуумная уборка промышленным пылесосом. Он забирает частицы в закрытый контейнер через фильтр, а не гоняет их по помещению. Продувка сжатым воздухом и подметание решают задачу лишь внешне. Струя воздуха или взмах веника поднимают мелкую фракцию вверх, и спустя время она оседает обратно: на балках, кабельных лотках, корпусах двигателей, верхних гранях шкафов и других возвышенных поверхностях. Там пыль копится незаметно, а при очередной вибрации или сквозняке снова взмывает в воздух. Для электрощитов продувка вредна особенно. Частицы забиваются в зазоры между контактами, под клеммы и в вентиляционные отверстия аппаратов, и достать их оттуда гораздо труднее.

Если на предприятии образуется горючая пыль (мучная, древесная, угольная, металлическая, полимерная и подобная), обычный бытовой или строительный пылесос применять нельзя. Электродвигатель и щётки такой машины дают искру, а взвесь горючих частиц внутри корпуса способна воспламениться или взорваться. В подобных зонах работают пылесосы во взрывозащищённом исполнении, подобранные под конкретный класс опасности среды. Не менее важно заземление. Пыль, двигаясь по шлангу, накапливает статическое электричество, и разряд может стать источником воспламенения. Поэтому шланги, насадки и сам агрегат должны быть антистатическими и надёжно соединёнными с контуром заземления. С электрощитами работают по правилам электробезопасности: обычно при снятом напряжении и с непроводящими насадками.

Вакуум сам по себе не гарантирует удаления всей пыли. Тонкий налёт в труднодоступных местах, на неровных поверхностях и в узких полостях остаётся даже после тщательной работы, а слабый или неподходящий фильтр способен выбросить мелкую фракцию обратно в воздух. Поэтому уборку выстраивают как последовательный процесс: сначала верхние уровни и конструкции, затем оборудование и только в конце пол. Периодичность и порядок обработки зависят от интенсивности пылеобразования и требований к безопасности на объекте. О том, как организуют обеспыливание внутренних конструкций в производственных зданиях, подробно рассказывают профильные материалы. Регулярность важнее разовой генеральной уборки: тонкий слой убирать проще и безопаснее, чем накопленные отложения.

Чем опасна пыль в электрощитах и распределительных устройствах?

Пыль опасна для электрощитов и распределительных устройств тем, что бьёт сразу по трём направлениям: по изоляции, тепловому режиму и контактным поверхностям. Она создаёт условия для коротких замыканий, перегрева, коррозии и разрушения изоляторов. Отдельно взятая пылинка безвредна. Но слой, который копится месяцами, превращается в самостоятельный фактор аварийности. Поэтому регулярное обеспыливание электрощитов относится к базовым мерам профилактики, а не к косметической уборке.

Токопроводящие мостики. Пыль редко бывает идеальным диэлектриком. В промышленных помещениях в ней встречаются металлическая стружка, угольная и графитовая составляющие, сажа, частицы цемента и солей. Стоит такому слою впитать влагу, и его сопротивление резко падает. Между фазами или между фазой и землёй появляется путь для тока утечки, который при неблагоприятном стечении обстоятельств перерастает в короткое замыкание. Нередко всё заканчивается дуговым событием: дуга разрушает шины и аппараты, угрожает персоналу и соседнему оборудованию.

Теплоизоляция и перегрев. Слой пыли работает как тёплое одеяло. Он мешает конвекции и излучению тепла с корпусов аппаратов, шин и клемм, а заодно забивает вентиляционные решётки и фильтры. Автоматические выключатели, контакторы, частотные преобразователи и блоки питания работают при более высокой температуре, чем предусмотрено расчётом. Изоляция стареет быстрее, защиты срабатывают ложно, ресурс компонентов сокращается. Особенно уязвимы контактные соединения: нагрев увеличивает переходное сопротивление, а оно, в свою очередь, повышает нагрев.

Коррозия вместе с влагой. Пыль гигроскопична: она удерживает конденсат и агрессивные примеси (соли, кислотные и щелочные соединения). Под слоем загрязнения металл корродирует быстрее. Окисляются контактные поверхности, болтовые соединения, оголённые участки шин. Продукты коррозии повышают сопротивление контактов и дополнительно греют узел.

Токопроводящие дорожки на изоляторах. На поверхности опорных и проходных изоляторов загрязнение вместе с влагой образует проводящую плёнку. По ней идут токи утечки, местный подсыхающий участок порождает мелкие разряды, а на материале остаются обугленные следы — треки. Со временем трек становится постоянным каналом. Изолятор перестаёт выполнять свою функцию, вплоть до перекрытия.

Частичные разряды. Неравномерные отложения искажают распределение электрического поля вблизи токоведущих частей. В таких местах возникают частичные разряды. Мгновенной аварии они не вызывают, зато постепенно разрушают изоляцию и выделяют озон и оксиды азота, которые усиливают коррозию. Процесс долго остаётся незаметным и обнаруживается, как правило, уже при пробое.

Практический вывод для эксплуатации: опасность пыли складывается из нескольких взаимно усиливающих механизмов, поэтому состояние щитов стоит оценивать комплексно: визуальный осмотр, тепловизионный контроль и измерение сопротивления изоляции.

Какие способы уборки пыли с оборудования допустимы, а какие нет?

Допустимы вакуумная уборка и взрывозащищённый пылесос. Продувка сжатым воздухом и сухое подметание для горючей пыли недопустимы или крайне нежелательны. Причина проста: опасна не только пыль, осевшая на поверхностях, но и та, что поднята в воздух. Взвесь образует облако, и при наличии источника зажигания возможен вторичный взрыв, как правило разрушительнее первичного. Поэтому при уборке промышленного оборудования главный критерий выбора метода — не скорость. Важно другое: остаётся пыль на месте или взлетает.

Как читать таблицу на практике

Строки таблицы удобно сгруппировать по одному принципу: собрать, а не перемешать. Вакуумные методы фиксируют пыль. Продувка и подметание лишь перераспределяют её. Именно поэтому при клиниге промышленного оборудования подрядчик обычно начинает с оценки типа пыли: горючая ли она, насколько мелкая, есть ли рядом источники зажигания.

Есть и несколько нюансов:

• Порядок работ. Сначала очищаются верхние уровни (балки, воздуховоды, кабельные лотки), затем нижние. Иначе пыль, упавшую сверху, придётся убирать повторно.
• Влажная уборка. Её часто считают безопасной альтернативой, но подходит она не для всякой пыли: некоторые материалы реагируют с водой, а влага может повредить электрооборудование.
• Инструмент. Антистатические шланги, заземление и неискрящие насадки снижают риск возгорания во время самой уборки.
• Периодичность. Даже правильный метод не поможет, если пыль копится неделями. График уборки должен учитывать, как быстро нарастает слой на конкретных поверхностях.

Коротко: для горючей пыли используйте только вакуумную систему во взрывозащищённом исполнении. Продувку и сухое подметание оставьте для негорючих материалов и только там, где это прямо разрешено регламентом предприятия.

Что делать с пылью на коммуникациях и конструкциях под потолком?

Пыль на коммуникациях и конструкциях под потолком нужно регулярно убирать безопасными методами, не откладывая до момента, когда слой станет заметным. Именно на высоте скапливаются самые большие её запасы, и именно их чаще всего забывают. Мелкие частицы осаждаются на светильниках, воздуховодах, трубах, кабельных лотках, балках, полках и в скрытых полостях за подвесными потолками и перегородками. Снизу эти места почти не видны. Поэтому ситуация выглядит благополучнее, чем есть на самом деле.

Управление по охране труда США (OSHA) прямо рекомендует очищать поверхности над головой и скрытые пространства. Ключевое слово здесь — «безопасными методами». Сухая обмётка щёткой, обдув сжатым воздухом или резкое встряхивание поднимают осевшие частицы обратно в воздух, и сотрудники вдыхают то, что уже было удалено из поля зрения. Лучше взять вакуумную уборку оборудованием с подходящей фильтрацией. Подойдут и влажные способы, если они допустимы для конкретного материала и не создают риска, например рядом с электрооборудованием.

Хороший ориентир по масштабу задаёт консультация Connecticut OSHA. Она касалась помещения зачистки деталей, где слой толщиной более 1/32 дюйма (около 0,8 мм) обнаружили на светильниках, воздуховодах, оборудовании и на полу. Толщина кажется ничтожной. Но её хватает, чтобы считать накопление существенным: такой слой формируется на больших площадях и содержит значительную массу материала.

Есть и важный нюанс. Даже хорошо работающая система местного пылеудаления не решает проблему полностью: часть частиц неизбежно уходит мимо зон захвата, и эта неорганизованная пыль оседает на всех поверхностях помещения, включая самые труднодоступные. Уборку верхних уровней стоит вписать в график, а не считать разовой акцией. Определите перечень мест, периодичность, допустимые инструменты и порядок работы на высоте.

Подробнее о подходах к обеспыливанию внутренних конструкций можно прочитать в отдельном материале. Практическое правило простое: начинайте сверху и двигайтесь вниз, чтобы не загрязнять уже очищенные зоны. Пол убирайте в последнюю очередь.

Как проходит обеспыливание: порядок работ от осмотра до отчёта?

Работы идут по шести последовательным этапам: от бесплатного выезда специалиста до фотоотчёта по завершении. Порядок продуман не случайно. Заказчик заранее понимает стоимость, а исполнитель не сталкивается на объекте с неожиданностями: незакрытым оборудованием, отсутствием допуска или недоступными зонами.

1. Бесплатный выезд и осмотр объекта. Специалист приезжает на площадку и оценивает степень загрязнения, конструкции перекрытий, фермы, воздуховоды, кабельные трассы и светильники. Заодно он выясняет, какое оборудование работает рядом, где есть труднодоступные места и какая техника понадобится для работы на высоте. Осмотр ни к чему не обязывает заказчика.

2. Предварительная оценка и окончательная смета. Ориентировочную стоимость можно получить ещё до выезда, исходя из площади помещения и высоты потолков. Это лишь прикидка для планирования бюджета. Окончательную смету составляют после осмотра. В ней учитывают реальное состояние поверхностей, сложность доступа и особенности оборудования.

3. Договор и, при необходимости, наряд-допуск. Стороны фиксируют объём работ, состав зон, порядок доступа и ответственность. Если объект производственный или режимный, а работы ведутся на высоте или рядом с действующими установками, оформляют наряд-допуск по внутренним правилам предприятия. Нужен ли он, решает служба безопасности или охраны труда заказчика.

4. Подготовка зоны и согласование отключений. Бригада выделяет рабочую зону, защищает чувствительное оборудование и материалы, ограничивает проход посторонних. Отключение электрощитов и другого оборудования согласуют с ответственным лицом со стороны заказчика. Без его решения линии никто не обесточивает и к щитам не приближается.

5. Уборка сверху вниз вакуумным методом. Сначала очищают самые высокие поверхности: перекрытия, балки, фермы, трубопроводы. Затем наступает очередь кабельных лотков и оборудования, в конце — стен и пола. Пыль удаляют промышленными пылесосами с фильтрацией, её не сдувают и не сметают. Поэтому частицы не поднимаются в воздух и не оседают заново на уже очищенных поверхностях.

6. Фотоотчёт по запросу. По завершении бригада может сфотографировать очищенные зоны, а если заказчик захочет, то и снять состояние до начала работ для сравнения. Отчёт помогает принять результат, показать его руководству и зафиксировать состояние объекта на случай повторной уборки.

Если на каком-то этапе возникают вопросы, например нужен ли наряд-допуск или кто согласует отключение щитов, лучше решить их заранее, на стадии осмотра. Тогда работы начинаются в оговорённый день без простоев и пересогласований.

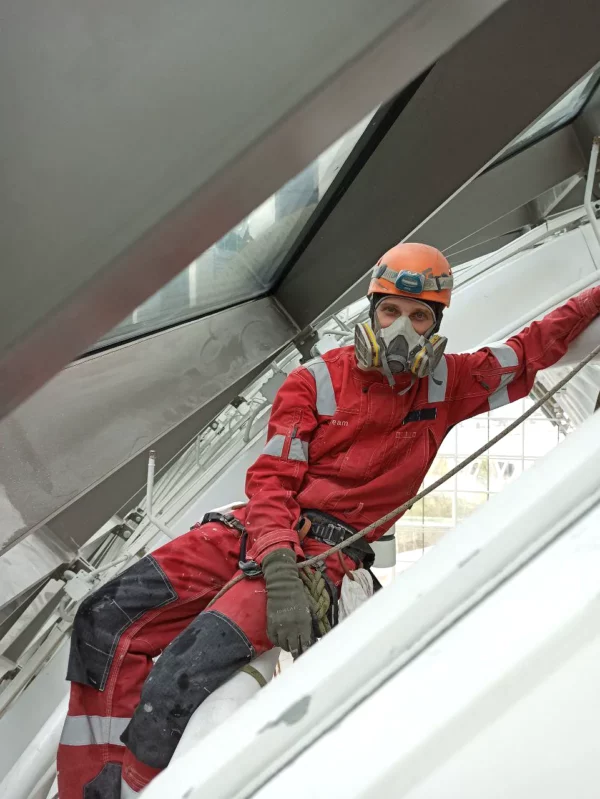

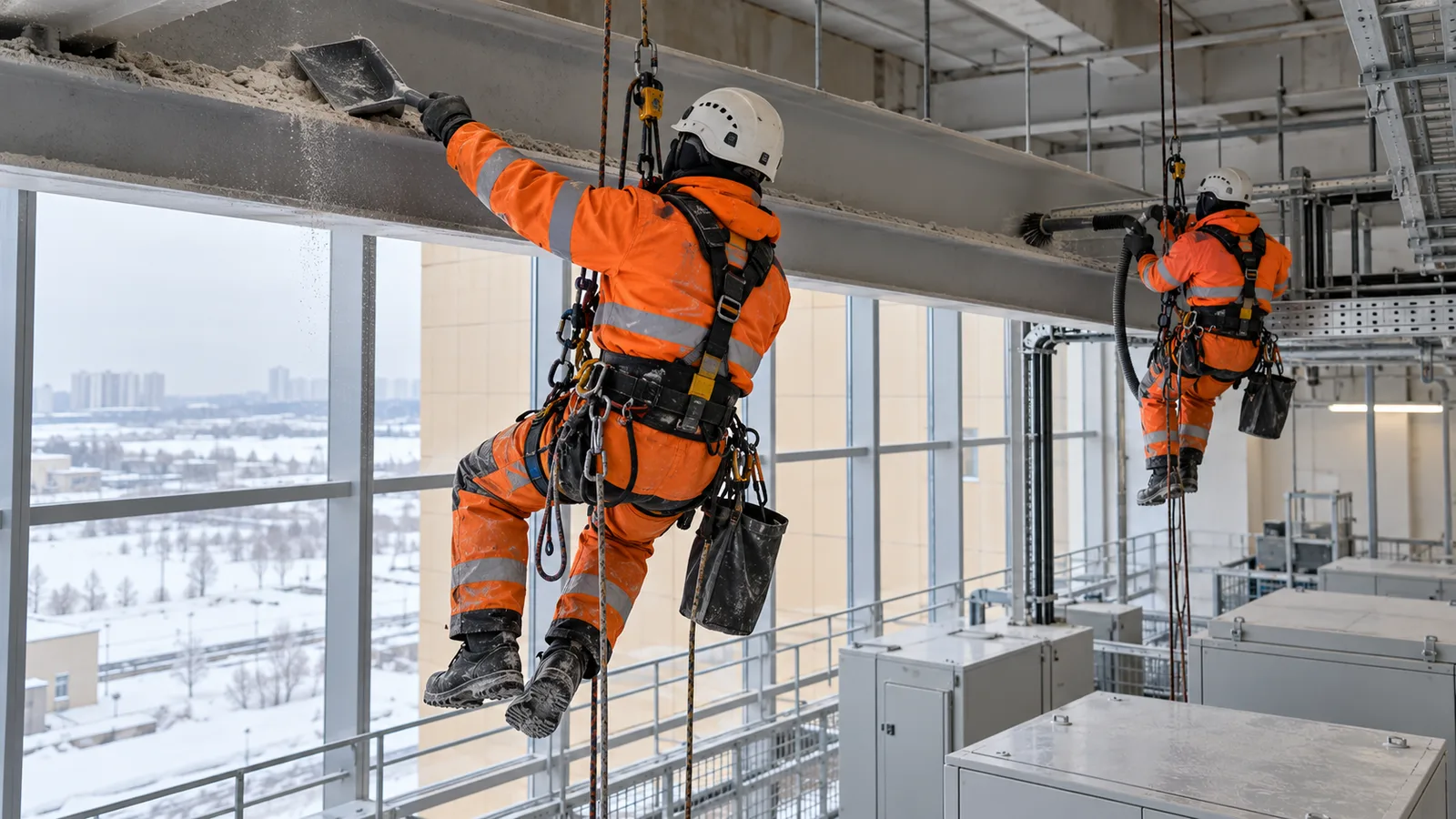

Зачем нужны промышленные альпинисты для уборки под потолком?

Промышленные альпинисты нужны там, где до загрязнённой поверхности под потолком невозможно или нецелесообразно добраться привычными средствами: на высоте десяти, пятнадцати и более метров, над действующим оборудованием, в узких проходах между стеллажами. Они работают на верёвочных системах. Ни леса, ни вышки, ни подъёмники им не требуются, а значит, не нужно освобождать пол и останавливать процессы на всей площади.

Типичная картина в высоком цехе или на складе такова: пыль, масляный налёт и паутина оседают на трубах, воздуховодах, кабельных лотках, светильниках и стропильных фермах. Снизу это почти не видно. Сверху же на конструкциях лежит слой, который со временем становится нагрузкой на вентиляцию, источником пыления над продукцией и фактором пожарной опасности. Убирать его нужно именно там, где он скопился, а не с пола длинной щёткой.

Главное преимущество альпинистов — доступ. Леса требуют времени на монтаж и демонтаж, занимают проезды и часто невозможны над стеллажами с товаром. Подъёмникам нужна ровная площадка и свободный манёвр, а в плотно заставленном помещении это редкость. Верёвочный доступ позволяет подойти к ферме или магистрали сверху, закрепиться на несущих элементах и работать точечно. Впрочем, так бывает не всегда: иногда разумнее подъёмник или комбинация способов. Какой вариант выбрать и как организовать страховку, решает специалист на предварительном осмотре. Он оценивает конструкции, высоту, состояние точек крепления и специфику производства.

Второй важный момент — допуск. Работы на высоте относятся к повышенно опасным, поэтому исполнитель должен иметь подготовку и допуск к ним. Опыт подтверждается личной книжкой учёта высотных работ, где фиксируются выполненные задания. Заказчик вправе попросить подтверждение квалификации перед началом работ. Это защищает и людей, и сам объект: ошибка при перемещении по конструкциям может закончиться не только травмой, но и повреждением коммуникаций.

Мы занимаемся такими задачами с 2013 года и выезжаем по Москве и Московской области. Если вы сомневаетесь, подойдёт ли верёвочный доступ для вашего помещения, вызовите специалиста на осмотр. Он оценит условия на месте и предложит безопасный способ без лишних затрат на леса и технику.

Нужна помощь в Москве или области? Позвоните 8 (926) 256-35-18 или напишите в WhatsApp — выезд и консультация специалиста бесплатны. Узнать больше.

От чего зависит стоимость обеспыливания оборудования?

Стоимость очистки оборудования от пыли определяется не одним параметром, а сочетанием восьми-девяти условий. Главные из них — объём работ, сложность доступа и характер загрязнения. Поэтому две работы с одинаковой площадью могут отличаться по бюджету в разы, а честная цена появляется только после осмотра объекта.

Площадь и высота. Это базовые величины, от которых отталкивается первичный расчёт. Чем больше поверхностей нужно обработать, тем больше человеко-часов и расходных материалов. Высота усложняет задачу сильнее, чем кажется. Работа выше нескольких метров требует вышек, подмостей или промышленного альпинизма, а значит — дополнительной техники, страховки и более квалифицированных исполнителей. Ферменные конструкции, кровля цеха и подкрановые пути обходятся дороже ровных стен и пола.

Тип оборудования и степень загрязнения. Открытые конструкции чистить проще, чем электрошкафы, вентиляционные системы, конвейеры или станки со сложной геометрией. Толстый слой слежавшейся пыли, смешанной с маслом или влагой, убирается заметно дольше, чем свежий налёт.

Вид пыли. Горючая и взрывоопасная пыль (мучная, угольная, древесная, металлическая) требует особых условий: искробезопасного инструмента, специальных пылесосов, соблюдения норм взрывобезопасности. Такие работы стоят дороже обычных — цена ошибки здесь несоизмеримо выше.

Отключения и допуски. Если оборудование нужно остановить, обесточить или оформить наряд-допуск, к стоимости добавляется время на согласования и подготовку. На действующем производстве, где процесс прерывать нельзя, работы нередко идут в ночные смены или выходные. Это тоже отражается на смете.

Формат сотрудничества. Разовая уборка после ремонта или перед проверкой считается отдельно. Регулярное обслуживание по договору обычно выгоднее в пересчёте на единицу работ: график известен заранее, а слой пыли не успевает стать критическим.

Сроки. Срочный выезд, сжатые сроки и необходимость уложиться в плановую остановку линии требуют больше людей одновременно, и итог растёт.

Предварительную оценку можно получить по двум данным — площади и высоте обрабатываемых поверхностей. Окончательная смета составляется после осмотра: специалист видит реальное состояние объекта, подходы к оборудованию и особенности производства. Ориентиры по составу и расчёту работ собраны на странице «Стоимость работ». Чтобы расчёт получился точным, заранее подготовьте перечень оборудования, фотографии зон и сведения о характере пыли.

Как часто нужно убирать пыль с оборудования и конструкций?

Универсального интервала, одинакового для всех предприятий, не существует. Периодичность уборки зависит от того, как быстро копится пыль, какова её природа и как устроен производственный режим. Поэтому надёжные ориентиры строятся не на формулах «раз в неделю» или «раз в месяц», а на оценке конкретных условий цеха.

Американское управление по охране труда (OSHA) в своих материалах по горючей пыли говорит о необходимости частой и тщательной уборки. Формулировка принципиальная: регулярность должна быть такой, чтобы пыль не успевала образовывать опасные отложения на полу, оборудовании, балках, воздуховодах и других горизонтальных поверхностях. Жёстких сроков нет, и это логично. Любой выдуманный универсальный график оказался бы либо избыточным, либо опасно редким.

Что влияет на частоту уборки:

Скорость накопления. Если технологический процесс непрерывно выделяет мелкодисперсные частицы, слой в цехе нарастает быстрее, чем на складе или в сборочной зоне. Заметны отложения глазу уже к концу смены? Тогда график явно требует пересмотра.

Вид пыли. Древесная, мучная, металлическая, угольная или химическая пыль различаются по горючести, токсичности, абразивности и склонности слипаться. Взрывоопасную и вредную пыль убирают заметно чаще, чем инертную.

Режим производства. Круглосуточная работа в несколько смен, сезонные пики, остановки на ремонт и смена сырья меняют нагрузку, так что периодичность разумно привязывать к реальному циклу предприятия.

Труднодоступные места. Фермы, перекрытия, кабельные трассы и верх оборудования часто остаются вне поля зрения. Пыль копится там незаметно и представляет наибольшую опасность, поэтому для таких зон нужны отдельные, заранее запланированные проходы.

Практичнее всего выстроить график так: провести первичный осмотр, зафиксировать, где и с какой скоростью появляется пыль, назначить интервалы для разных зон и периодически сверять их с фактом. Вести такой график проще в рамках регулярного обслуживания по договору: подрядчик знает объект, а расписание закреплено документально.

Хотите перейти от разовых авралов к системе? Обсудите условия с ответственным диспетчером. Заявки он принимает с 10:00 до 18:00. Опишите тип производства и характер пыли, и вместе подберём подходящий формат обслуживания.
